什么是實心式、腹板式齒輪及輪輻式齒輪結構,如何選用?

網站:http://www.mttf.net.cn/ 編輯:峰茂廠家 發布日期: 2020-05-26

實心式、腹板式齒輪及輪輻式齒輪結構:

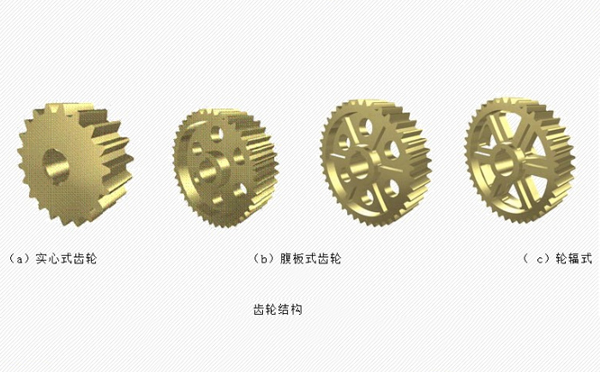

實心式、腹板式齒輪及輪輻式齒輪結構圖
1、如齒輪頂圓直徑d<=160mm時,可做成實心結構的齒輪。
2、如齒輪頂圓直徑d<500mm時,可做成腹板結構的齒輪。
腹板上開孔的數目按結構尺寸大刁、及需要而定。齒頂圓直徑d>300二的鑄造圓錐齒輪,可做成帶加強肋的腹板式結構,加強肋的厚度C1約等于0.8C,其他結構尺寸與腹板式相同。
腹板式齒輪結構非常少見,只在部分特殊機型進行使用。在某些大型齒輪傳動系統中也會對其進行運用。
腹板式是為了減輕大型齒輪的重量,從齒輪兩端面上挖掉部分材料,在兩面形成圓環形的坑。
3、當齒頂直徑400m<d<100mm時,為了減輕其質量,可做成輪輻截面為”十”字形的輪輻式結構的齒輪,一般做成鑄件、鍛件。

實心式、腹板式齒輪及輪輻式齒輪結構選用原則:

1、內孔與外圓的距離較小時,采用實心式;
2、內孔與外圓的距離中等時,采用腹板式;
3、內孔與外圓的距離較大時,采用輪輻式。
通常情況下,機械設計手冊上都有具體尺寸范圍,最好參照手冊來選擇。以上說明如有不清楚的地方或相關需求,都可向峰茂齒輪廠家免費咨詢。
