常規V型斜齒條導軌

品牌：峰茂
品名：常規V型斜齒條導軌
齒形：斜齒
精度等級：DIN9e27(JIS5級）
材質：42Cr（SCM420）
型號：詳細請咨詢客服

在線咨詢

全國熱線

13546968789

一、滾輪齒條介紹

1，零背隙：重復定位精度是以任意位置為始點測量零背隙（逆向運行誤差小于正向運行誤差）不同負載下仍保持相同的定位精度無累積誤差。

2，多齒接觸：齒（滾銷）時常有2-3個處保持接觸，正反方向都沒有齒側間隙。

3，高精度：往復定位精度10μm--20μm.

4，低噪音、低振動：軸承齒輪圓滑滾動，嚙和緊密，降低噪音、振動減少。

5，實現長距離的高速移動：實現長距離進給，高速行走速度達到每分鐘180m以上

6，結構簡單：滾輪和齒條兩個基本的零件構成，設計上的自由度極高，安裝上又很簡單。

7，實現節距整數測距：齒距為整數，易于精確測距定位，從而提高移動定位精準度。

滾輪齒條說明：

滾輪齒條可在運行中保持零機械間隙，它需要系統有適合的裝配精度。這種裝配精度在系統整體運行中仍然保持約束，使運動可控，為了使產品發揮最佳性能表現，導向系統需與滾輪齒條盡可能保持平行。要注意的事，為保持滾輪裝配精度，導向系統和滾輪齒條要整體升降運行，使導向系統和滾輪齒條之間的運行變化誤差最小化。

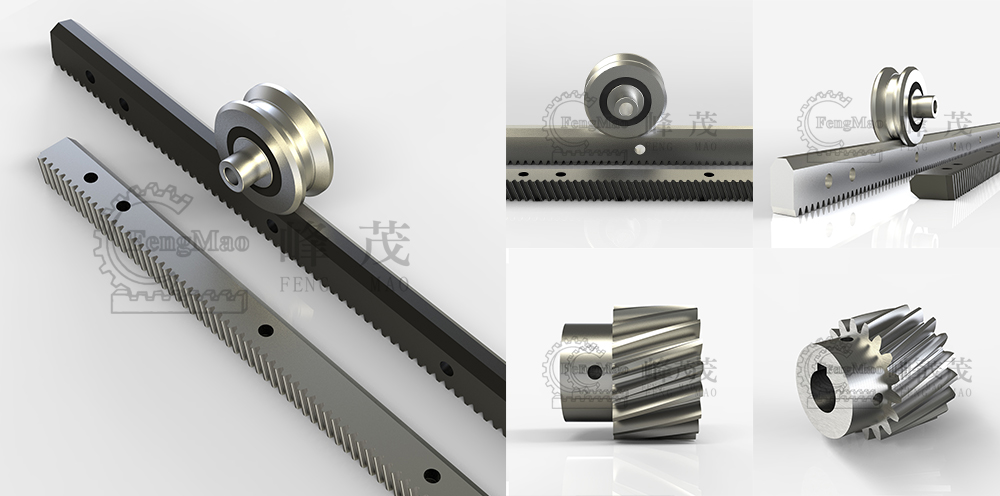

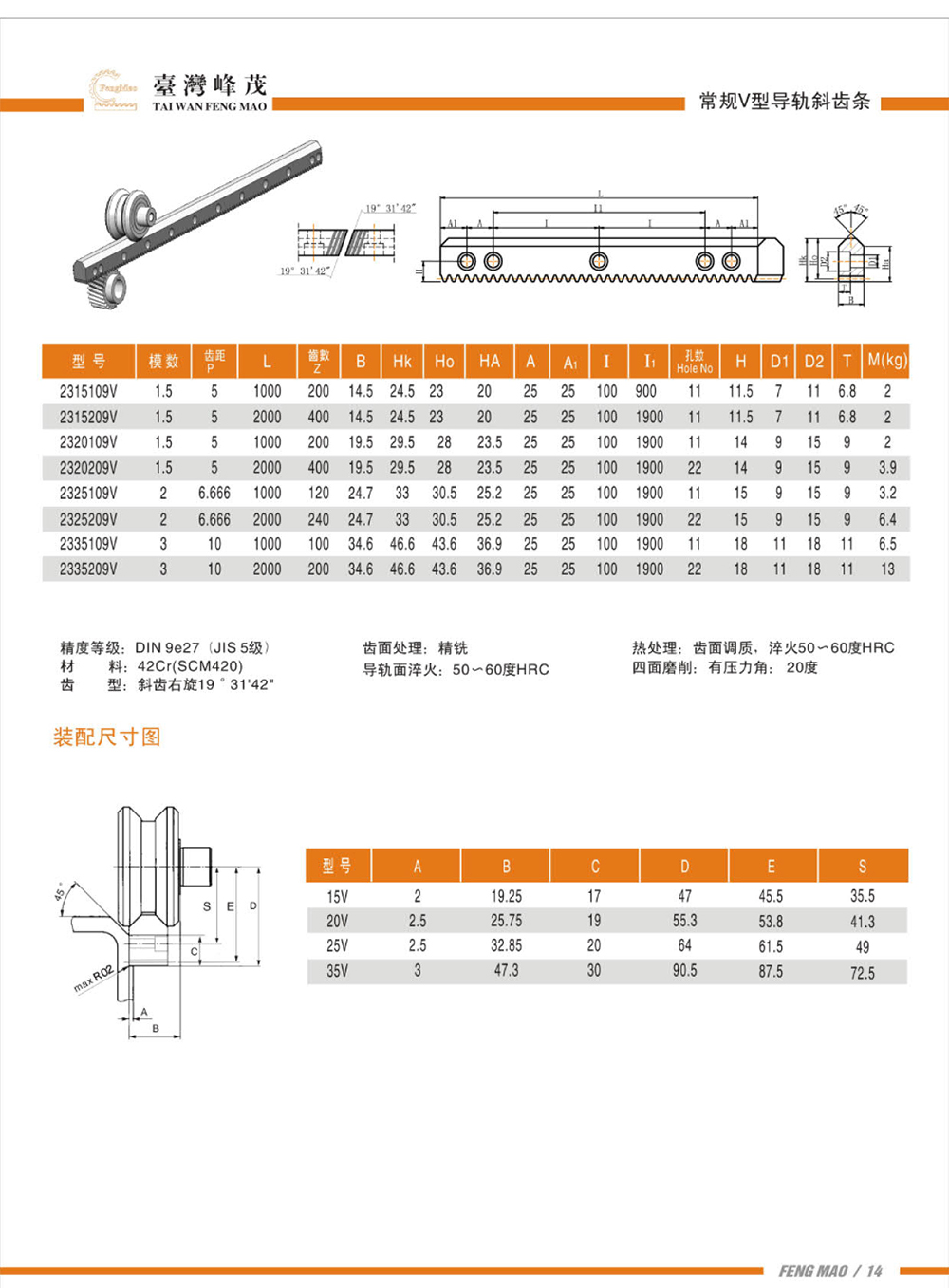

常規V型斜齒條導軌產品展示
